東莞市德藝隆電子有限公司是一家專業設計、生產、銷售為一體的精密廠商，是一家大型生產各種微動開關的20年老品牌廠家。微動開關已經在我們的生活中廣泛應用，今天小編為大家介紹的是四項微動開關自動裝配設備設計。

　　四項微動開關在汽車行業中有著廣泛的應用，包括各類的座椅調節開關，電動窗開關等。目前的自動裝配技術主要存在于歐美與日本，中國一直都只采用手工夾具裝配的方式。而且，許多類型的微動開關都是低電流鍍金元件，裝配時嚴禁用手直接接觸開關，使得微動開關一直依靠國外進口。由于汽車零部件行業每年的降價需求，及各方面成本等因素的考量，特提出自主開發四項微動開關的自動裝配設備。

　　四項微動開關自動裝配設備設計一、零件組成

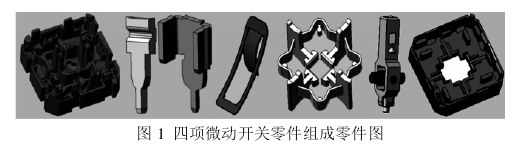

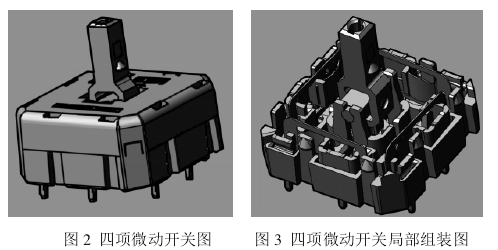

　　四項微動開關基本構成包括1個底座、4個直型接觸片、4個U型接觸片、4個彈簧片、1個片狀頂銷、1個撥桿、1個上蓋，如圖1所示。四項微動開關的成品圖，如圖2所示。去除上蓋及頂銷的半成品圖，如圖3所示。

　四項微動開關自動裝配設備設計的分析二：

　　因所有鍍金元件及裝配瓶頸集中在底座與直型接觸片、U型接觸片及彈簧片的裝配上，面片狀頂銷、撥桿、上蓋的裝配相對比較容易，為平衡設備成本、人力成本，最終設定自動裝配設備僅僅出產半成品，其他部分裝配仍然采用傳統的手工夾具完成裝配。

　　零件的設定:底座

　　設備空間限定:2m*2m*2m

　　單個零件產出時間:10S

　　作業形式:自動連續性作業

　　單次可預置零件數量:1-1000

　　控制形式:PLC控制，人機界面

　　其他要求:方便清潔維護，快拆，成批投入成批取出，設備的工作噪聲小到超過72dB

四項微動開關自動裝配設備的設計三：

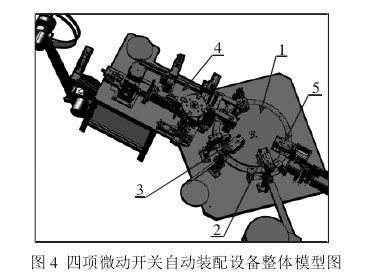

　　自動裝配設備主要由(1)自動旋轉臺及機架，(2)底座送料抓取檢測機構，(3)直型接觸片送料抓取插入檢測機構，(5)U型接觸片+彈簧片備料、預裝、抓取插入檢測機構，(5)半成品自動取料機構5大部分組成，如圖4所示。

　　以上介紹的是檢測微動開關焊接強度的設備。微動開關廠家推薦我們德藝隆電子，首先德藝隆電子創立于1999年，專業生產:輕觸開關,撥動開關,按鍵開關,貼片輕觸開關,貼片撥動開關,耐高溫輕觸開關,耐高溫?fù)軇?dòng)開關等產品，主要應用于家用電器、3C(計算機、通訊、消費電子)、辦公設備、醫療、安防、個人護理、汽車電子、工業控制等領域已經被廣大客戶認可和一致好評，選微動開關廠家就選德藝隆電子。
